ATB-HBA Aérateur submersible de 0,8 à 75 kW
Description du produit
- Aérateur submersible à entraînement direct à haut rendement, disponible avec ou sans prolongation des chenaux d’aération
- Auto-aspirant
- Transfert d'oxygène élevé et capacité de mélange optimale dans les bassins profonds
Domaines d’application
- Bassins d’homogénéisation et d’égalisation
- STEP de type SBR
- STEP à boues activées classiques
- Digesteurs aérobies
- Flottation de graisses, d’huiles ou de solides
Principe de fonctionnement
La turbine tourne à l'intérieur de la chambre d’admission et aspire l'eau par l'ouverture entre le moteur et le corps de l'unité. En accélérant l'eau radialement à 360° à travers les chenaux d’aération, un vide est créé à l'intérieur de la chambre d’admission. Celui-ci provoque un appel d'air dans la chambre à travers le tuyau d'aspiration. Cet air aspiré se mélange à l'eau et forme de très fines bulles. Il est ensuite rejeté par les chenaux d’aération. Le fort courant généré entraine une très bonne homogénéisation et répartition de l'oxygène dans le bassin. La prolongation des chenaux d’aération (type - C) optimise le transfert d'oxygène.
Les instructions de montage et d'utilisation
pour l'aérateur HBA

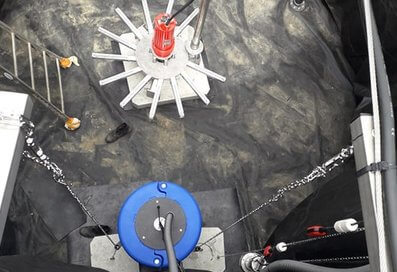

Exemples d'application de l'aérateur submersible HBA
Diagramme de transfert d'oxygène
Vous pouvez voir ici l'aérateur submersible HBA en action
Matériaux
- Corps du moteur : fonte G25
- Arbre moteur : AISI 420
- Turbine : AISI 316/304
- Diffuseur, chenaux (uniquement type HBA–C),
chambre d’admission, visserie : AISI304
Accessoires et options
- Tuyau d’aspiration
- Grille de protection de l’aspiration
- Crochet de levage
- Silencieux
- Système de levage
Données électriques et zone de fonctionnement¹
| Aérateur Type2 | Puissance du moteur [kW] | Courant nominal3 [A] | Vitesse de rotation3 [tr/min] | ø Tuyau d’aspiration [mm] | Niveau d’eau maximum [m] |
| HBA-008 | 0,8 | 2,6 | 1320 | 32 | 2,50 |
| HBA-015 | 1,5 | 4,2 | 1360 | 32 | 5,00 |
| HBA-030 (-C) | 3,15 | 7,8 | 1395 | 32 | 5,00 |
| HBA-040 (-C) | 4,0 | 9,3 | 1400 | 80 | 6,00 |
| HBA-055 (-C) | 5,5 | 12,4 | 1410 | 80 | 6,00 |
| HBA-075 (-C) | 7,5 | 18,5 | 1425 | 80 | 6,00 |
| HBA-090 (-C) | 9,0 | 19,0 | 1435 | 80 | 6,00 |
| HBA-110 (-C) | 11,0 | 23,0 | 1435 | 100 | 7,00 |
| HBA-150 (-C) | 15,0 | 30,5 | 1450 | 100 | 7,00 |
| HBA-185 (-C) | 18,5 | 37,5 | 1455 | 100 | 7,00 |
| HBA-220 (-C) | 22,0 | 44,0 | 1460 | 100 | 7,00 |
| HBA-300 (-C) | 30,0 | 59,0 | 1460 | 125 | 7,00 |
| HBA-370 (-C) | 37,0 | 71,5 | 1465 | 125 | 7,00 |
| HBA-450 (-C) | 45,0 | 82,0 | 1475 | 150 | 7,00 |
| HBA-550 (-C) | 55,0 | 104,0 | 1475 | 150 | 7,00 |
| HBA-750 (-C) | 75,0 | 138,0 | 1475 | 150 | 8,00 |
1 Toutes les valeurs sont indicatives. ATB WATER GmbH se réserve le droit de les modifier à tout moment et sans préavis.
2 -C = avec prolongation des chenaux d’aération
3 Valeurs indiquées pour 400 V / 50 Hz. Plage de fonctionnement du moteur : de 380 à 415 V (Intensités et vitesses en conséquence).
