Aérateurs de surface ATB-HSA de 3 à 110 kW
Description du produit
- Aérateur de surface à entraînement direct à haut rendement avec hélice hélicocentrifuge optimisée
- Formation de très fines bulles d'air grâce à un transfert optimal de l'énergie cinétique à la surface de l'eau
- Dispersion d'oxygène importante sur de grandes surfaces et brassage optimal même en bassins profonds
Domaines d’application
- STEP à boues activées de type SBR
- STEP à boues activées classiques
- Stabilisation aérobie des boues
- Aération de lagunes et de bassins
- Refroidissement d’eaux industrielles très chaudes
Principe de fonctionnement
Le HSA aspire l'eau au fond du bassin et la pulvérise à sa surface. Le jet est projeté horizontalement sur la surface de l'eau à 360°. La turbulence crée des bulles très fines qui sont alors entrainées vers le bas par le courant induit. Le résultat est une efficacité maximale du transfert d'oxygène. La configuration du flux génère une dispersion parfaite de l'oxygène et une homogénéisation complète, et ce même dans les bassins profonds et sur de grandes surfaces.
Les instructions de montage et d'utilisation
pour l'aérateur HSA
Exemples d'application de l'aérateur de surface HSA
Voir l'aérateur de surface HSA en action (en anglais)

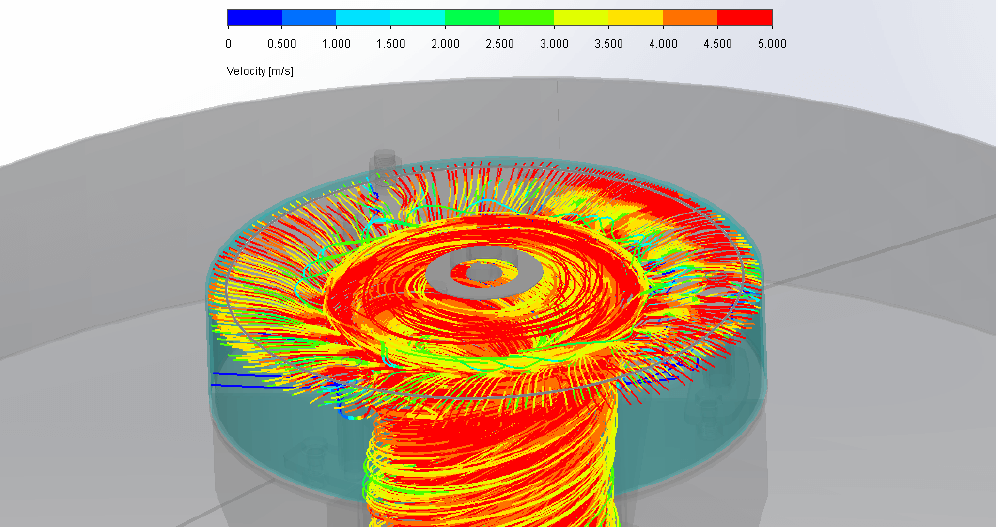

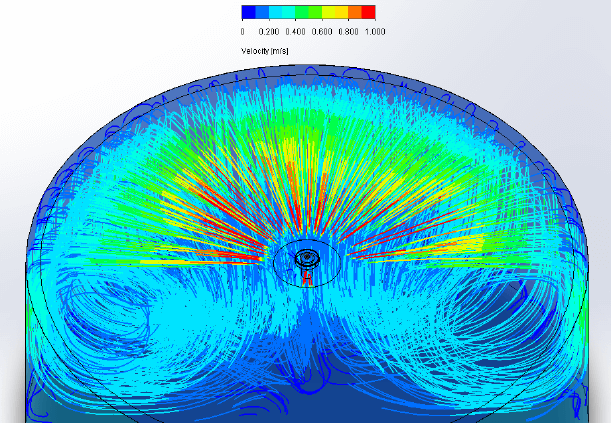

Étude de l'écoulement ISATEC GmbH Aachen
Matériaux
- Moteur : aluminium ou fonte avec revêtement en résine époxy
- Flotteur, cône et croix : AISI304
- Support moteur : AISI304
- Hélice : AISI304
(autres matériaux sur demande)
Accessoires et options
- Moteur avec chauffage anti-condensation
- Cône prolongé pour bassins profonds
- Câbles d'amarrage et ressorts
- Barres de guidage
- Crochets et poteaux d’amarrage
- Plaque anti-érosion pour lagunes
- Bouées pour câble électrique
Dimensions et données électriques¹
| Aérateur Type | Puissance du moteur [kW] | Tension nominale [V] | Courant nominal2 [A] | Vitesse de rotation [U/min] | Ø Flotteur [mm] | Hauteur standard [mm] | Poids [kg] |
| HSA-030 | 3,0 | 400 | 5,9 | 1460 | 1000 | 1398 | 132 |
| HSA-040 | 4,0 | 400 | 7,9 | 1460 | 1000 | 1418 | 136 |
| HSA-055 | 5,5 | 400 | 10,5 | 1470 | 1250 | 1872 | 208 |
| HSA-075 | 7,5 | 400 | 14,3 | 1470 | 1250 | 1872 | 210 |
| HSA-110 | 11,0 | 400 | 20,5 | 1475 | 1500 | 2151 | 339 |
| HSA-150 | 15,0 | 400 | 28,5 | 1475 | 1500 | 2179 | 355 |
| HSA-185 | 18,5 | 400 | 35,0 | 1470 | 1800 | 2411 | 468 |
| HSA-220 | 22,0 | 400 | 41,0 | 1470 | 1800 | 2459 | 475 |
| HSA-300 | 30,0 | 400 | 55,0 | 1470 | 2000 | 2871 | 650 |
| HSA-370 | 37,0 | 400 | 66,0 | 1478 | 2100 | 2944 | 805 |
| HSA-450 | 45,0 | 400 | 80,0 | 1478 | 2100 | 3004 | 842 |
| HSA-550 | 55,0 | 400 | 96,0 | 1482 | 2300 | 3246 | 1039 |
| HSA-750 | 75,0 | 400 | 139 | 990 | 3000 | 4130 | 2145 |
| HSA-900 | 90,0 | 400 | 165 | 990 | 3000 | 4385 | 2295 |
| HSA-1100 | 110,0 | 400 | 201 | 990 | 3000 | 4725 | 2391 |
1 Toutes les valeurs sont indicatives. ATB WATER GmbH se réserve le droit de les modifier à tout moment et sans préavis.
2 Toutes les valeurs sont indiquées pour 400 V / 50 Hz. La plage de fonctionnement du moteur est de 380 à 415 V (Les intensités varient alors en conséquence).
